AITZ MONITORING SYSTEM

RI-300

산업현장의 컨베어 레일 내부의 영상을 녹화하여 마모 정도 및 설비 이상을 측정

주요기능

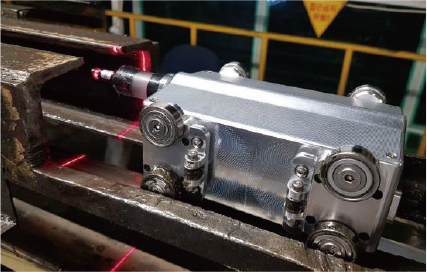

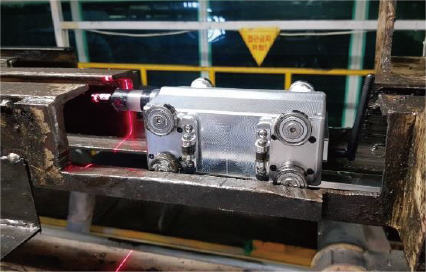

RI-300은 자동화 공정의 컨베어 레일에 장착하여 구동 중인 레일의 마모도 및 설비의 이상을 주기적으로 검사 및 측정하여 사고를 미연에 방지하기 위한 영상 녹화 및 측정 시스템 입니다.

360도 레이저 모듈 적용
LED를 통한 동작 상태 확인
5 -WLED 근거리 조명,
1-상태 BLED
10,000mA 리튬폴리머
BATTERY를 적용
대용량 영상 저장 장치 지원
(Under 256GB SD Card, 포맷방식 FAT3)
Super Capacitor 적용으로
마지막 파일을 안전하게 보관
전원 관리 및 MAIN CPU
오류 복구를 위한 Sub u-COM 채택

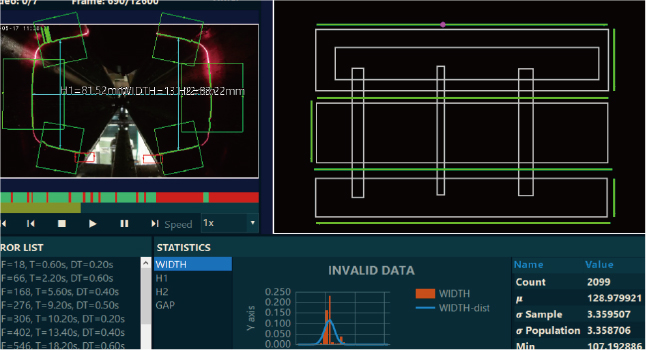

RI-300을 통해 녹화된 영상을 레일 마모도 측정 프로그램과 연동하면 육안으로 보이지 않는 레일 내부의 마모 정도를 빠른시간에 정확하게 확인할수 있습니다.

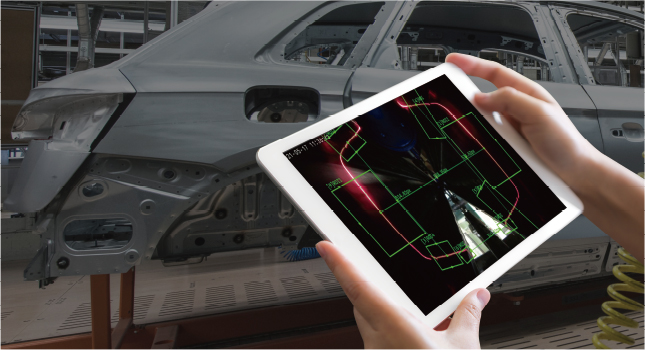

RI-300은 산업현장에 최적화된 고화질의 영상 품질을 제공하며 고감도 WIFI를 통하여 Smart Phone 및 Tablet PC에서 실시간 모니터링 및 녹화영상 확인이 가능 하여 현장 상황분석을 용이하게 하여 줍니다.

Specification
구분 ITEM 사양
CPU   Allwinner V3, ARM CortexTM-A7@1.2GHz
CAMERA SENSOR OmniVision OV4689, 4-Megapixel Camera Chip
LENS Aperture(Fixed Iris) : F#2.0, View Angle : D=148.9°
OPERATING Temp. -30℃ ~ 85℃
비디오 CHANNEL FHD/HD 1 Channel
압축방식 H.264
해상도 FHD : 1920x1280, HD : 1280x720
FRAME RATE 15fps, 20fps, 25fps, 30fps
녹화방식 움직임 감지 녹화, 충격 감지 녹화, 상시 녹화
센서 충격감지 3축 센서
MEMORY INTERNAL Serial Flash 128M-BIT
DDR3 2G-BIT
메모리 카드 SD 128GB, SD 256GB 지원
네트워크 2.4GHz WiFi 802.11 n/g/b, 최대 150Mbps, 2dBi 외장 Antenna
기타 사양 레이져 모듈 360도 천사보기 레드 라인 레이저 모듈, DC3V~6V
동작 상태 LED BLUE light
BACKUP BATTERY Super Capacitor 5.4V/ 3.3F
전원 5V/10,000mA 리튬폴리머
전력 3.6W
작업 환경 온도/습도 -20℃ ~ 80℃ / < 90%
크기(길이x너비x높이) 120(W)x299(D)x127(H) (WiFi 외장 안테나 및 레이져 모듈 포함)
