AITZ 3D LASER SCAN VISION

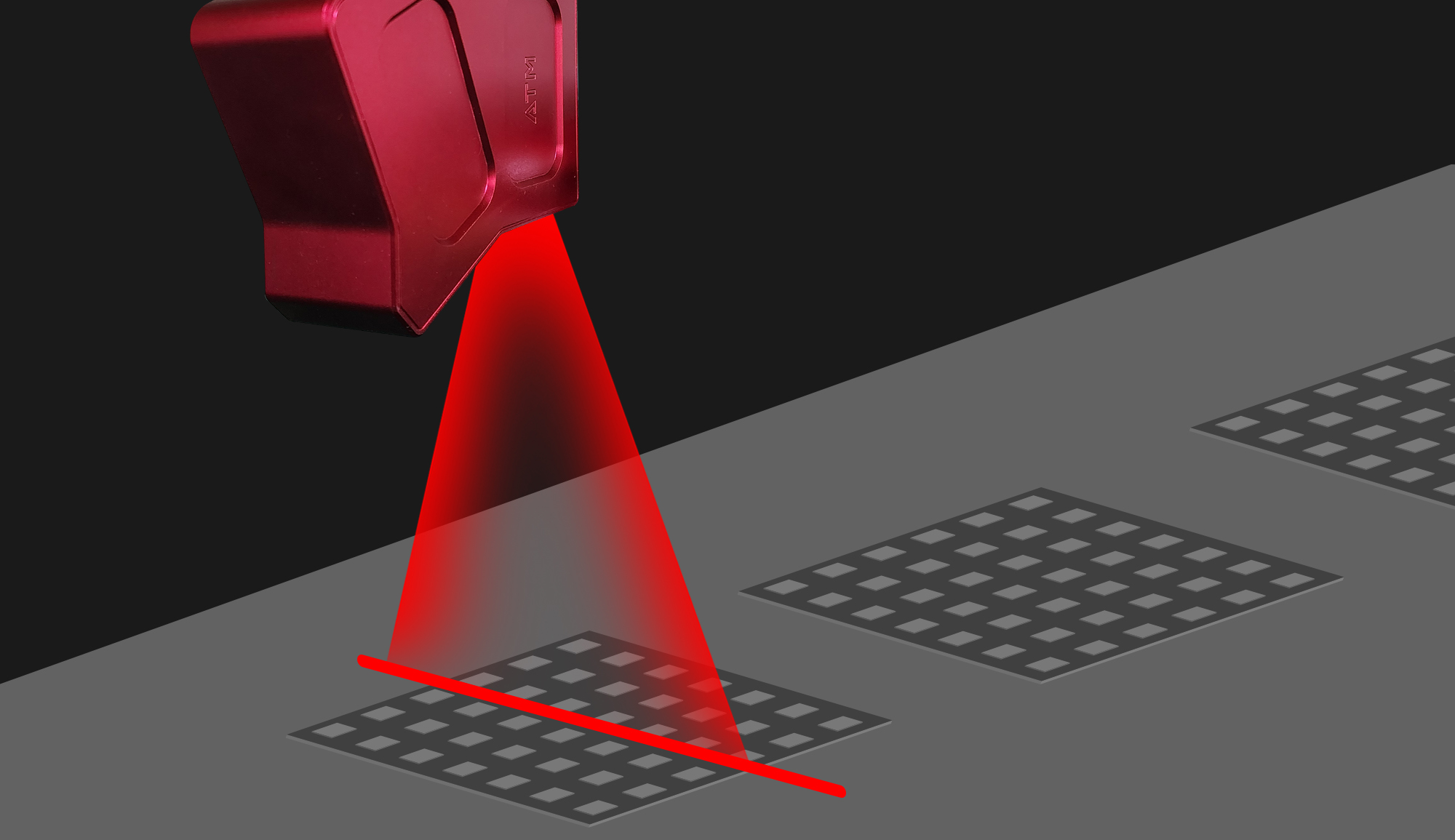

빔모듈과 산업용 카메라를 이용한 구조광 방식의 초정밀급 3D스캔 비젼 센서
어두운 공간에서도 객체 식별이 가능하고 컬러의 영향을 최소화 함
높이, 경사, 갭, 형상측정 등 다양한 공정에 맞춤 활용 가능

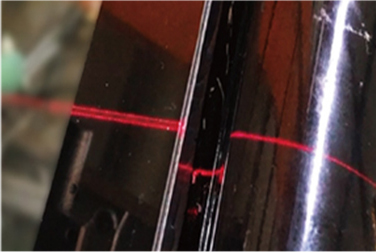

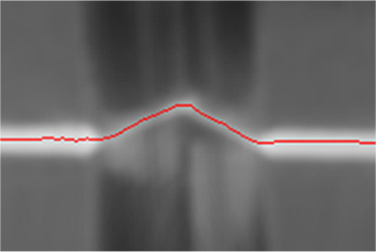

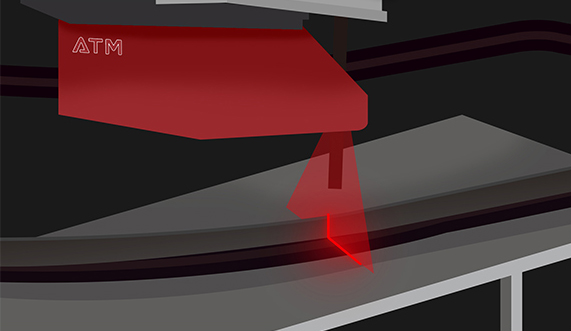

글라스 실러의 폭, 높이를 측정하여, 끊어짐, 미도포 등의 불량 상태를 검출

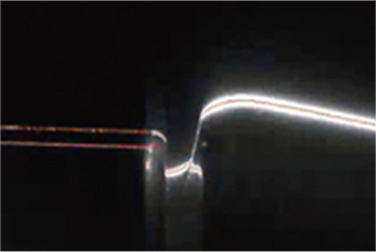

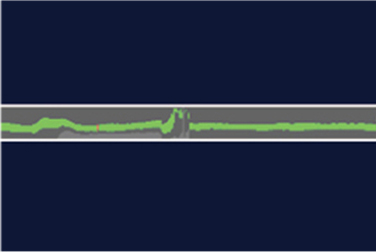

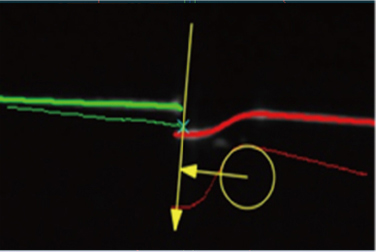

AITZ LZ 측정 사례

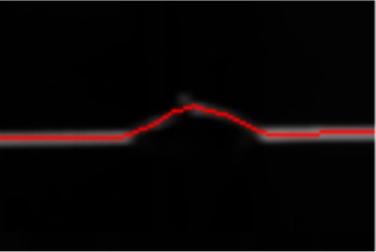

AITZ LS 측정 사례

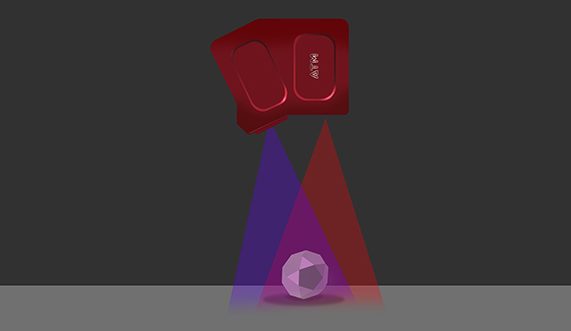

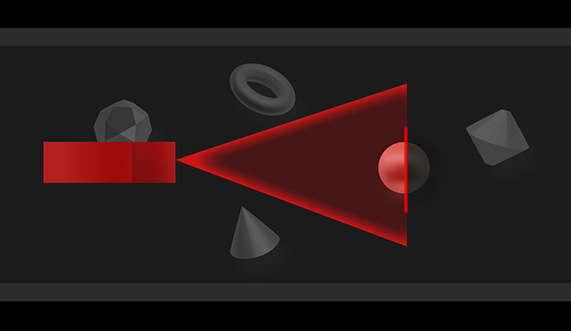

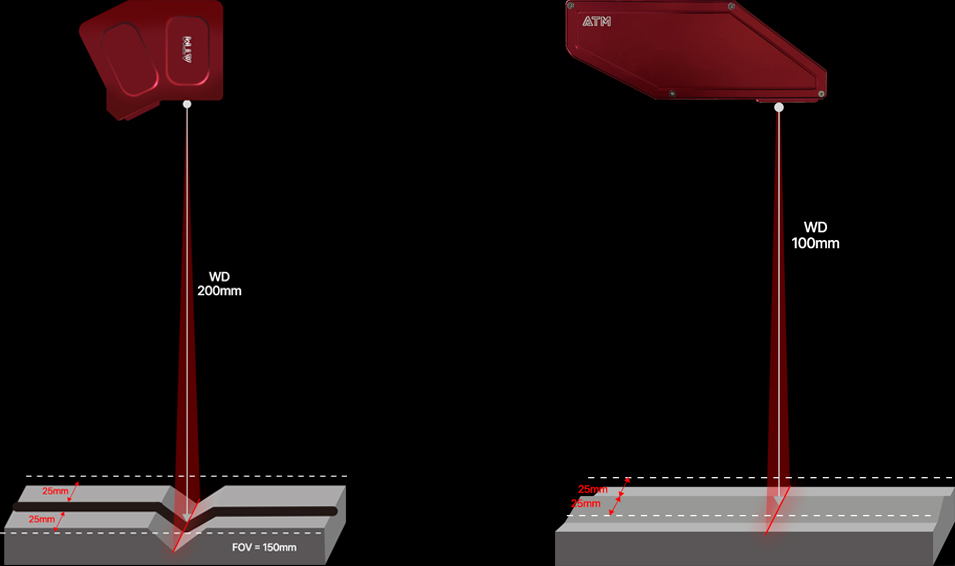

AITZ 3D laser Scan Vision 시야각
AITZ 3D Laser Scan Vision은 독자적인 알고리즘 개발 및 적용을 통해 한층 빠르고 정확한 성능을 구현합니다.
| 거리(WD) | 200mm |
| FOV | 150mm |
| 측정 Depth | ±25mm |
| 거리(WD) | 100mm |
| FOV | 60x50(mm) |
| 측정 Depth | ±25mm |

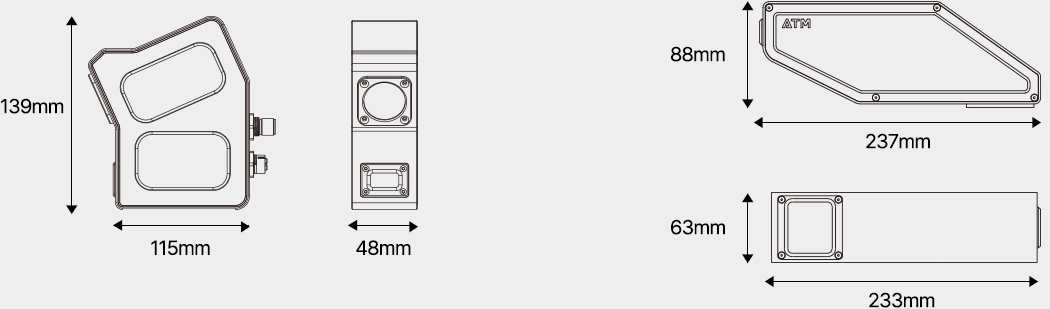

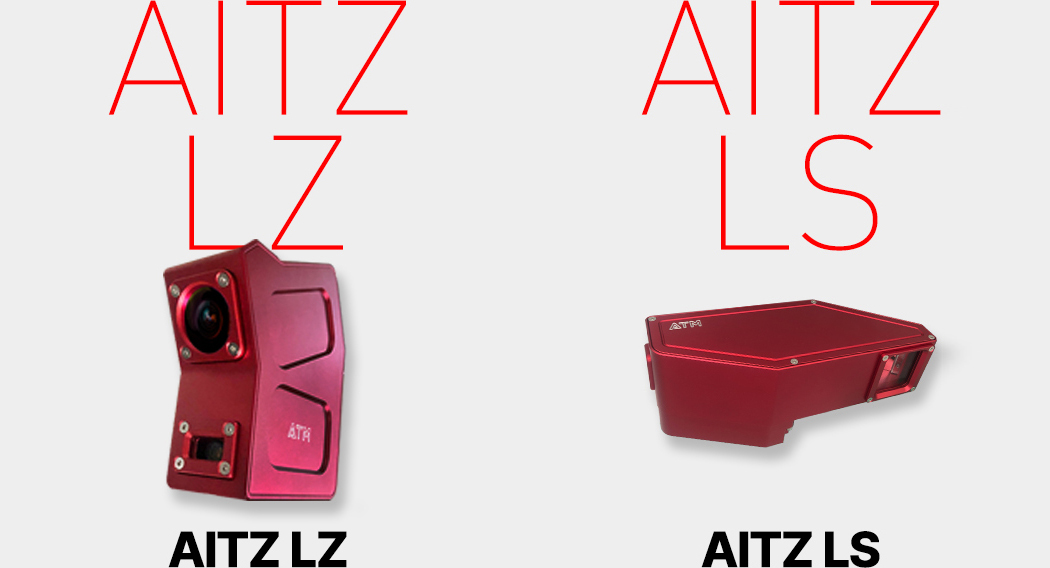

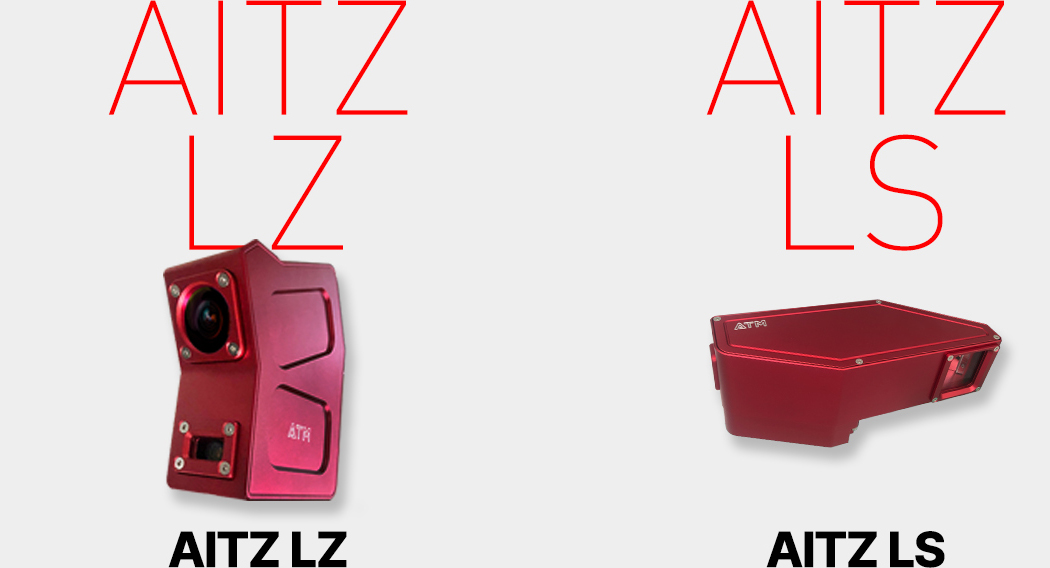

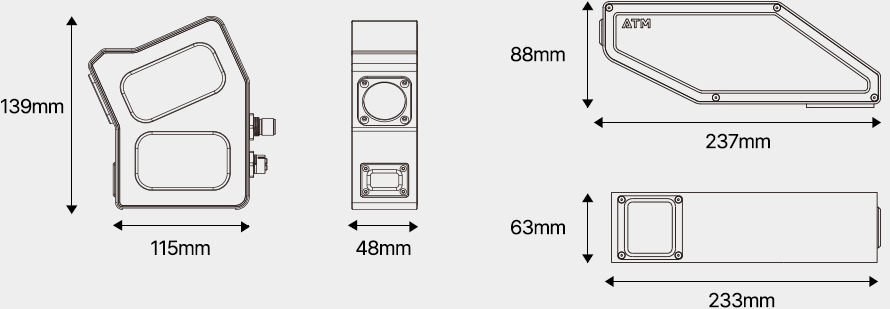

AITZ 3D LASER SCAN SENSOR
※AITZ 3D Laser Scan Vision은 갭단차 측정 특허를 보유중이며, 알고리즘 특허출원을 진행중입니다.
| Specification | |
| 무게 | 700g |
| Interface | Gigabit Ethernet |
| 전력공급 | 24V |
| 작동전류 | 1A(Max) |
| 거리(WD) | 200mm |
| FOV | 150mm |
| 측정 Depth | ±25mm |
| 반복 정밀도 | 0.01mm |
| Specification | |
| 무게 | 1.2kg |
| Interface | Gigabit Ethernet |
| 전력공급 | 24V |
| 작동전류 | 1A(Max) |
| 거리(WD) | 100mm |
| FOV | 60X50(mm) |
| 측정 Depth | ±25mm |
| 반복 정밀도 | 0.01mm |
