AITZ 3D AREA SCAN VISION

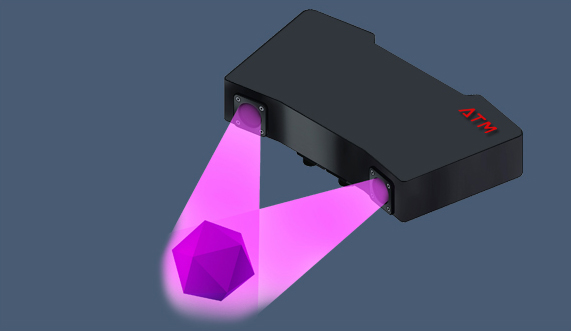

빔모듈과 산업용 카메라를 이용한 구조광 방식의 초정밀급 3D스캔 비젼 센서
스캔속도 0.2s, 데이터처리속도 0.5s의 초고속 처리능력

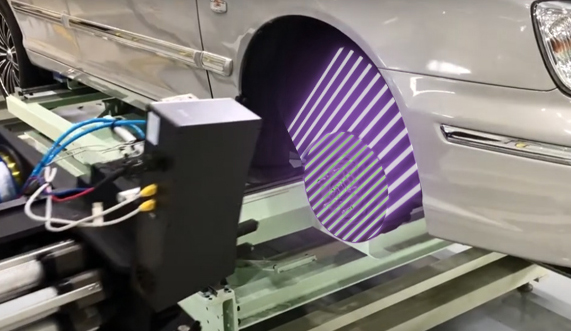

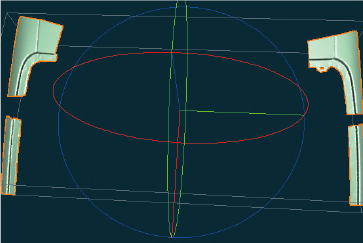

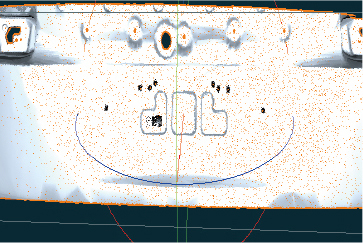

자동화 공정의 제품 위치 측정 및 보정에 최적화

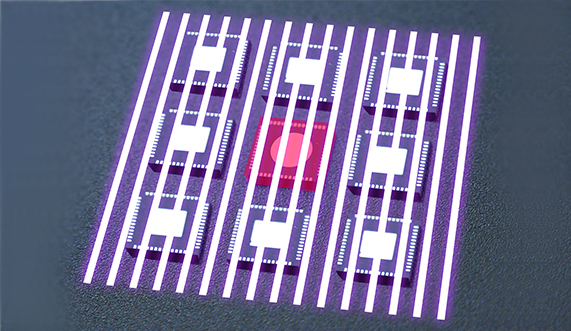

반도체 생산 공정에서 빈피킹 용으로 적용 가능

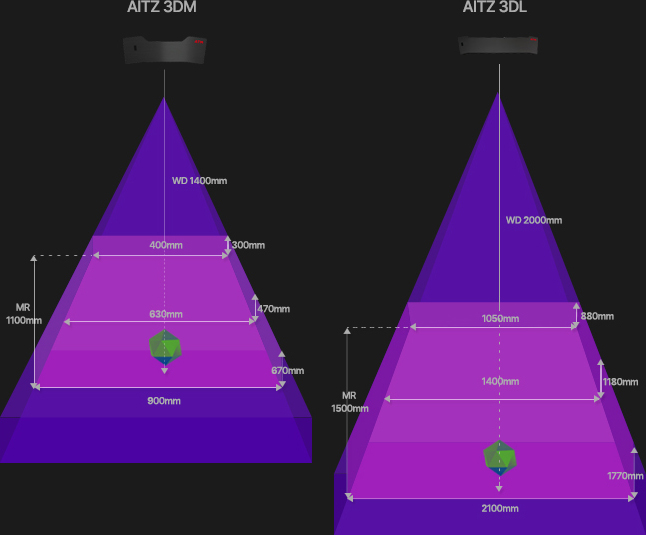

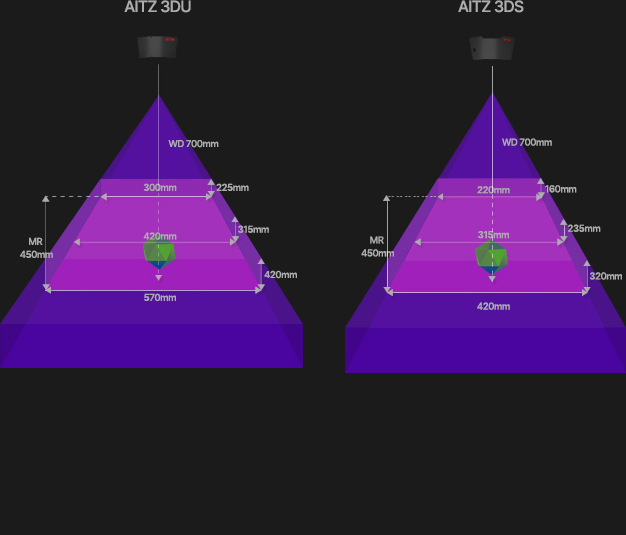

AITZ 3D AREA Scan Vision 시야각
AITZ 3D Scan Vision은 독자적인 알고리즘 개발 및 적용을 통해 한층 빠르고 정확한 성능을 구현합니다.
| 거리(WD) | 700mm |
| 측정범위(MR) | 450mm |
| Near FOV | 300X225 (WD=500mm) |
| FOV | 420X315 (WD=700mm) |
| Far FOV | 570X420 (WD=950mm) |
| 거리(WD) | 700mm |
| 측정범위(MR) | 450mm |
| Near FOV | 220x160 (WD=500mm) |
| FOV | 315x235 (WD=700mm) |
| Far FOV | 420x320 (WD=950mm) |
| 거리(WD) | 1400mm |
| 측정범위(MR) | 1100mm |
| Near FOV | 400x300 (WD=900mm) |
| FOV | 630x470 (WD=1400mm) |
| Far FOV | 900x670 (WD=2000mm) |
| 거리(WD) | 2000mm |
| 측정범위(MR) | 1500mm |
| Near FOV | 1050x880 (WD=1500mm) |
| FOV | 1400x1180 (WD=2000mm) |
| Far FOV | 2100x1770 (WD=3000mm) |
AITZ 3D AREA SCAN SENSOR
| Specification | |
| 무게 | 1.7kg |
| Interface | Gigabit Ethernet |
| 프로젝트 광원 | RGB LED |
| 전력공급 | 24V |
| 작동전류 | 5A(Max) |
| 거리(WD) | 700mm |
| 측정범위(MR) | 450mm |
| Near FOV | 300X225 (WD=500mm) |
| FOV | 420X315 (WD=700mm) |
| Far FOV | 570X420 (WD=950mm) |
| 정밀도 | 0.02mm |
| 렌즈 | 12mm |
| 카메라 해상도 | 2MP |
| 무게 | 2.3kg |
| Interface | Gigabit Ethernet |
| 프로젝트 광원 | RGB LED |
| 전력공급 | 24V |
| 작동전류 | 5A(Max) |
| 거리(WD) | 700mm |
| 측정범위(MR) | 450mm |
| Near FOV | 220X160 (WD=500mm) |
| FOV | 315X235 (WD=700mm) |
| Far FOV | 420X320 (WD=950mm) |
| 정밀도 | 0.02mm |
| 렌즈 | 16mm |
| 카메라 해상도 | 2MP |
| 무게 | 3.7kg |
| Interface | Gigabit Ethernet |
| 프로젝트 광원 | RGB LED |
| 전력공급 | 24V |
| 작동전류 | 5A(Max) |
| 거리(WD) | 1400mm |
| 측정범위(MR) | 1100mm |
| Near FOV | 400X300 (WD=900mm) |
| FOV | 630X470 (WD=1400mm) |
| Far FOV | 900X670 (WD=2000mm) |
| 정밀도 | 0.1mm |
| 렌즈 | 16mm |
| 카메라 해상도 | 2MP |
| 무게 | 7.3kg |
| Interface | Gigabit Ethernet |
| 프로젝트 광원 | RGB LED |
| 전력공급 | 24V |
| 작동전류 | 5A(Max) |
| 거리(WD) | 2000mm |
| 측정범위(MR) | 1500mm |
| Near FOV | 1050X880 (WD=1500mm) |
| FOV | 1400X1180 (WD=2000mm) |
| Far FOV | 2100X1170 (WD=3000mm) |
| 정밀도 | 0.5mm |
| 렌즈 | 12mm |
| 카메라 해상도 | 5MP |
